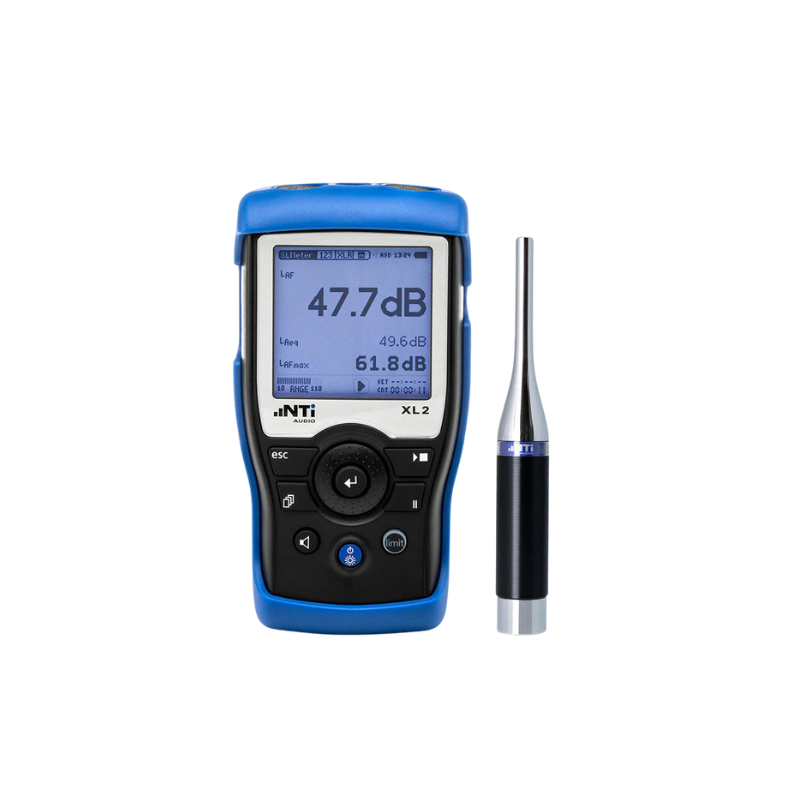

內容物
1× XL2 聲學分析儀主機
1× M4262 Class 2 測量麥克風
XL2 音訊與聲學分析儀規格
適用標準
符合以下國際測量標準：
IEC 61672、IEC 60651、IEC 61260、IEC 60804
ANSI S1.4、ANSI S1.43
DIN 45657
聲級測量功能（Sound Level Measurements）
實時 SPL、Lmin、Lmax、Lpeak、Leq、滑動 Leq
可選功能：百分位統計、音暴露等級（SEL）
所有測量結果可同時顯示
具校正值量測精靈
支援完整或部分資料記錄，間隔可選
可錄製 WAV 音訊檔與語音備註
加權（Weighting）
頻率加權：A、C、Z（可同時啟用）
時間加權：Fast、Slow、Peak，可選：Impulse
其他資訊
測量頻寬（-3dB）：4.4Hz 至 23.0kHz
等級解析度：0.1dB
內部噪音（A 加權）：1.3 µV
實時頻譜分析器（Real-Time Analyzer, RTA）
全頻寬
1/1 倍頻程：8Hz – 16kHz
1/3 倍頻程：6.3Hz – 20kHz
聲學分析功能（Acoustic Analyzer）
FFT 分析
實時 FFT，顯示目前等級、Leq、Lmin、Lmax
等級解析度：0.1dB
可選：通過 / 失敗測試模式
混響時間 RT60
1/1 倍頻程：63Hz – 8kHz（T20, T30）
可選：1/3 倍頻程 50Hz – 10kHz
音訊分析功能（Audio Analyzer）
電平（RMS）量測
真實 RMS 偵測，可顯示 V、dBu、dBV、dBSPL
XLR/RCA 輸入範圍：2 µV – 25V（-112dBu 至 30dBu）
準確度：±0.5%（@ 1kHz）
頻率響應平坦度：±0.1dB（@ 12Hz – 21.3kHz）
頻寬（-3dB）：5Hz – 23.6kHz
頻率測量
範圍：9Hz – 21.3kHz
準確度：< ±0.003%
THD+N（總諧波失真加噪音）
範圍：-100dB 至 0dB（0.001% 至 100%）
殘餘失真（XLR/RCA 輸入）：< 2 µV
自動範圍與自動縮放
可加載濾波器：
頻率加權：A、C、Z
高通：100Hz、400Hz、19kHz
帶通：22.4Hz – 22.4kHz
輸入 / 輸出介面（I/O Interfaces）
音訊輸入
XLR 平衡輸入，阻抗 200kΩ，支援 +48V 幻象電源
RCA 非平衡輸入，阻抗 > 30kΩ
音訊輸出
內建喇叭
耳機輸出：3.5mm 立體聲端子
USB 介面
USB Mini，可傳輸資料至電腦、遠端控制、XL2 投影、充電
數位 I/O
可連接配件與模組：
XL2 外接鍵盤
限值燈、堆疊燈
數位 I/O 模組
電源
內建充電式鋰聚合物電池
支援 4 顆 AA 鹼性電池（1.5V）
外部電源輸入：9V DC 線性電源
USB 電力輸入支援
環境條件
實時時鐘：內建鋰備援電池
溫度範圍：14°F – 122°F（約 -10°C 至 50°C）
濕度範圍：5% – 90% RH（非凝結）
M4262 Class 2 測量麥克風規格
類型：全指向性、預極化電容式，自由場型麥克風
等級：Class 2
振膜尺寸：1/4 吋
頻率響應公差：
+1/-4.5dB（5Hz – 20kHz）
±1.5dB（>20Hz – 4kHz）
±3dB（>4kHz – 10kHz）
±4.5dB（>10kHz – 16kHz）
±5dB（>16kHz – 20kHz）
其他參數：
頻率範圍：5Hz – 20kHz
殘餘底噪：27dB(A)
最大聲壓級：142dBSPL
靈敏度：36dBV/Pa ±3dB（約 16mV/Pa）
溫度係數：< ±0.02dB/°C
工作溫度：32°F – 104°F（0°C – 40°C）
壓力係數：-0.04dB/kPa
濕度影響（非凝結）：< ±0.4dB
濕度範圍：5% – 90% RH（非凝結）
輸出阻抗：100Ω 平衡
電源需求：48V 幻象電源，典型電流 3 mA
接頭：3-pin XLR 平衡輸出
尺寸（直徑 × 長度）：0.8 吋 × 5.9 吋（約 20mm × 150mm）
